2024中关村论坛年会“高精尖技术产品首发会”全面汇聚创生力军，集中展示了一批国度级最新、最亮、最前沿的创新产品，引爆科技话题。



LETOU乐投科技在人为智能与高端芯片专场活动上，颁布了年度新品——极致尺寸智驾摄像模组PMIC。以下为技术掌管人 李润德的演讲正文：





半导体的发展往往都陪伴着创新利用或创新市场的出现。从幼我电脑的高速发展，到智能手机、平板和可穿戴设备的鼓起，出格是自动驾驶等科技创新利用的出现，都陪伴着半导体行业的发展。

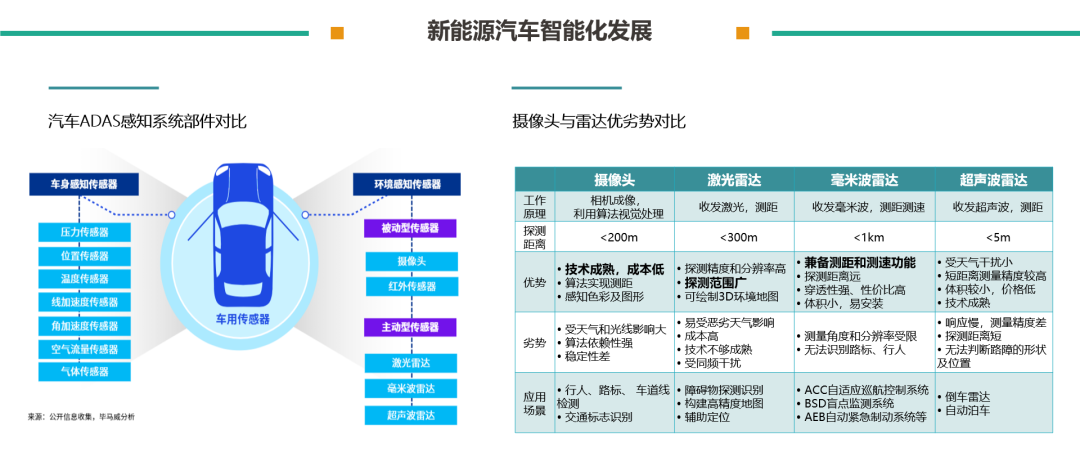

汽车电气化和智能化带来了汽车电子市场的急剧增长，其中智能化的发展离不开感知系统的提升，摄像头作为沉要的感知部件，技术成熟、成本可控，宽泛利用于行人、路标、车路检测和交通标志鉴别蹬爪用场景。

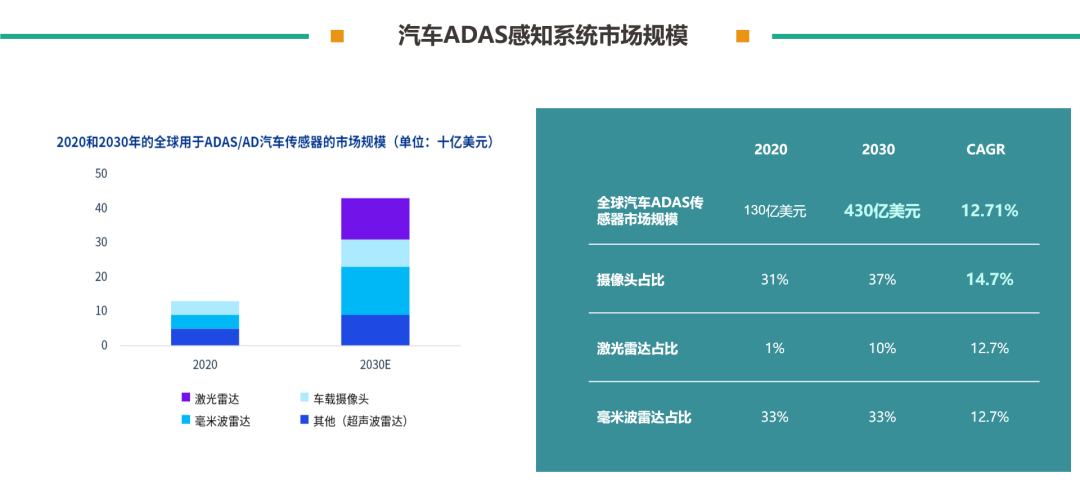

全球汽车ADAS传感器的市场规模十年来将从130亿美元增长至430亿美元，其中摄像头均匀年复合增长率会达到14.7%。

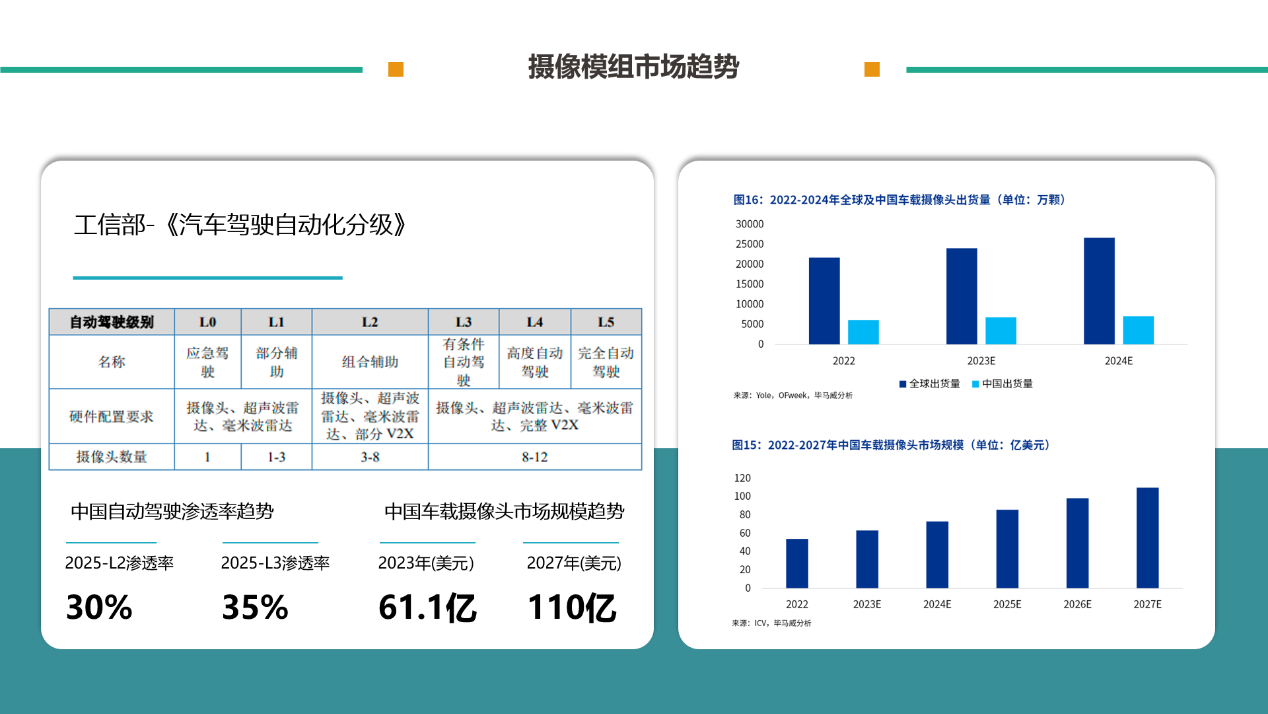

凭据自动驾驶级别，将汽车分为L0到L5，分歧级别对摄像头数量的要求是分歧的。



2023年中国车载摄像头市场规模为61.1亿美元，预计2027年将会达到110.1亿美元。

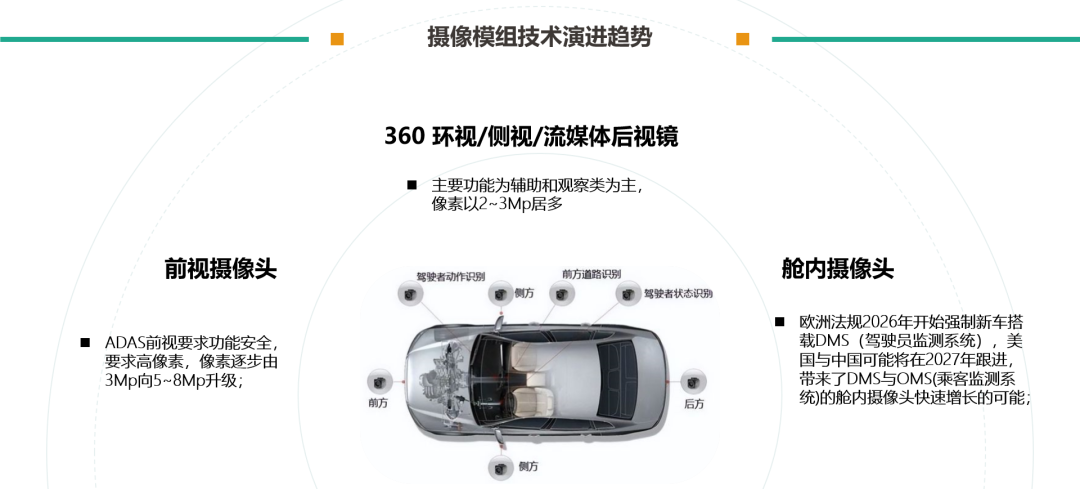

一、摄像头模组的市场需要重要分为三类



1-第一种长短安全类的，重要是360环顾、侧视和流媒体后视镜。这一块摄像头的职能重要作为辅助和观察类使用，因而对像素没有那么高的要求,以200万~300万像素为主。



2-第二种是涉及安全类的，是在ADAS前视摄像头的利用。由于自动驾驶的安全要求越高,对于摄像头的要求必要像素达到500~800万像素。



3-最后是关于车内驾驶员和成员的监控利用，欧洲律例要求2026年强造新车搭载DMS系统(车内的驾驶员监测系统)。预计中国也会提出有关的搭载要求，将带来DMS 与OMS (乘客监测系统)的大量利用，增长舱内摄像头的使用。





LETOU乐投也有针对性的规划了对应摄像头模组PMIC产品路标：



SCT61240Q已经推向市场，重要针对360环顾、侧视、流媒体后视镜等没有职能安全要求的利用场景。





LETOU乐投科技已获得ISO-26262职能安整个系认证，SCT61241/2S和SCT61441S，是LETOU乐投科技在研发带有职能安全、针对500万~800万像素要求ADAS/ DMS/OMS利用的产品，产品即将送样。

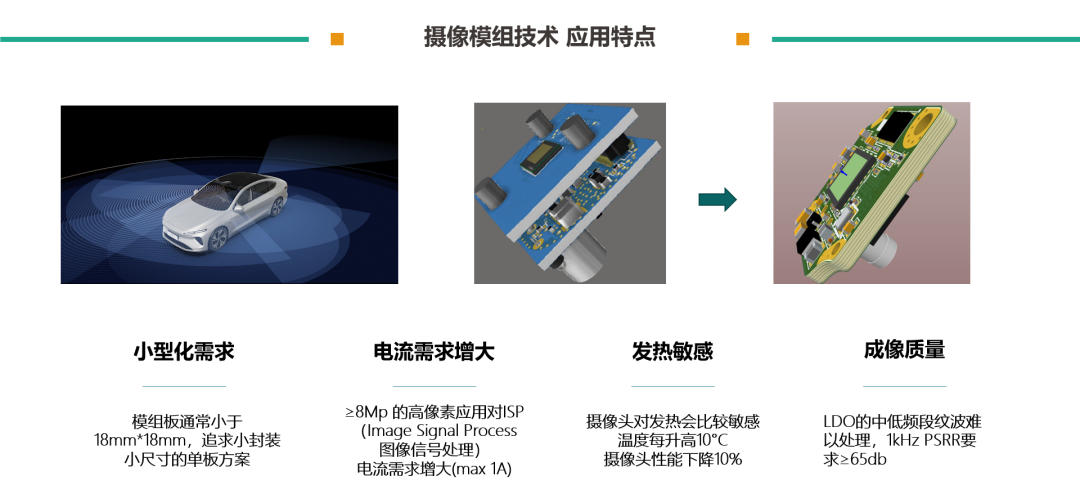

二、摄像头模组的利用特点有4点

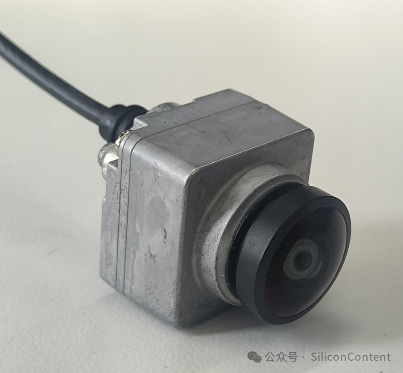

1-幼型化需要

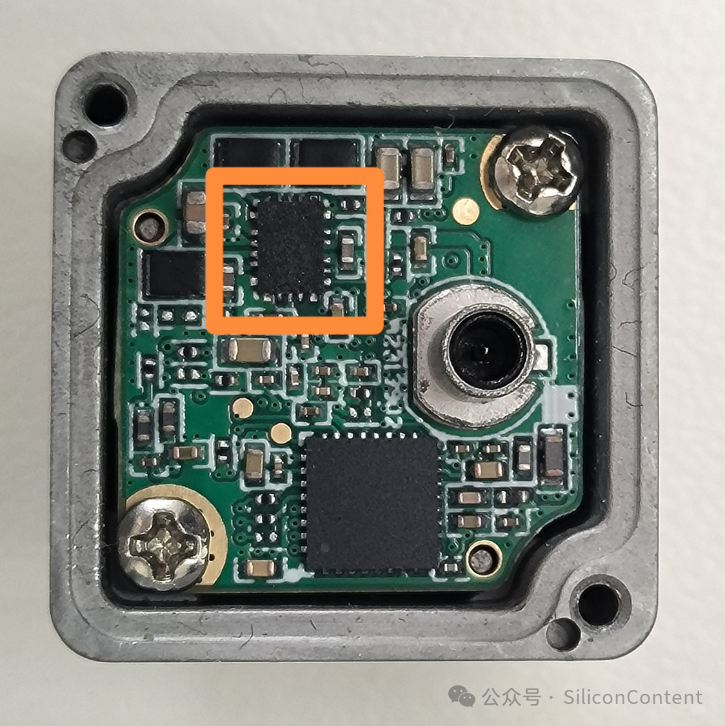

模组板通常要求幼于18mm*18mm，钻营幼封装，幼尺寸；PCB板也由原来的双板规划批改为单板规划；



2-电流需要增大



≥8百万的高像素利用对ISP（Image Signal Process 图像信号处置）电流需要更大 (max 1A)；



3-发热敏感



摄像头对发热会比力敏感，温度每升高10°C，摄像头机能降落10%；



4-成像质量



LDO的中低频段纹波难以处置，1kHz PSRR要求≥65db。

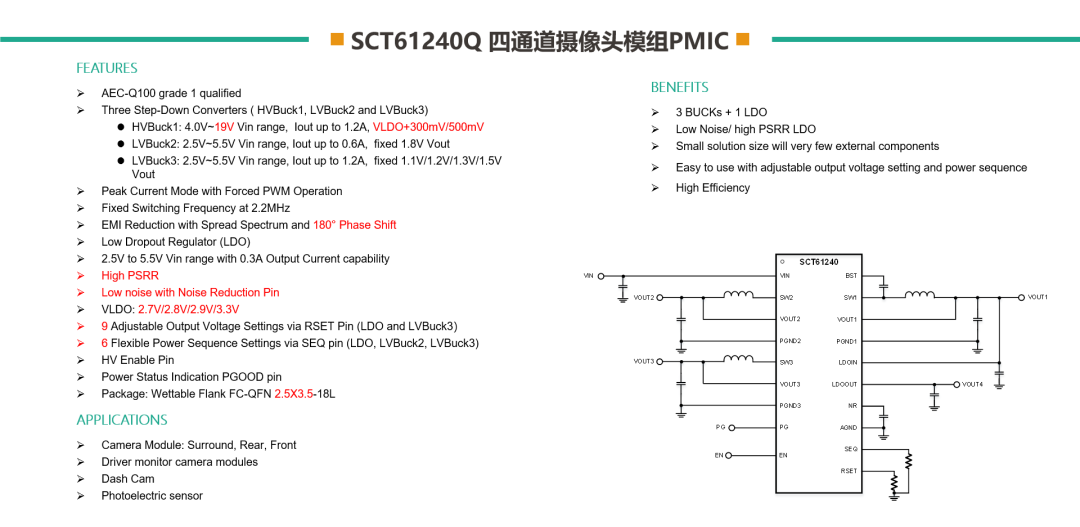

三、SCT61240Q



针对摄像头市场的幼型化、低噪声高PSRR、以及温度的需要，LETOU乐投科技有针对性的开发了SCT61240Q，并做了好多产品优化：

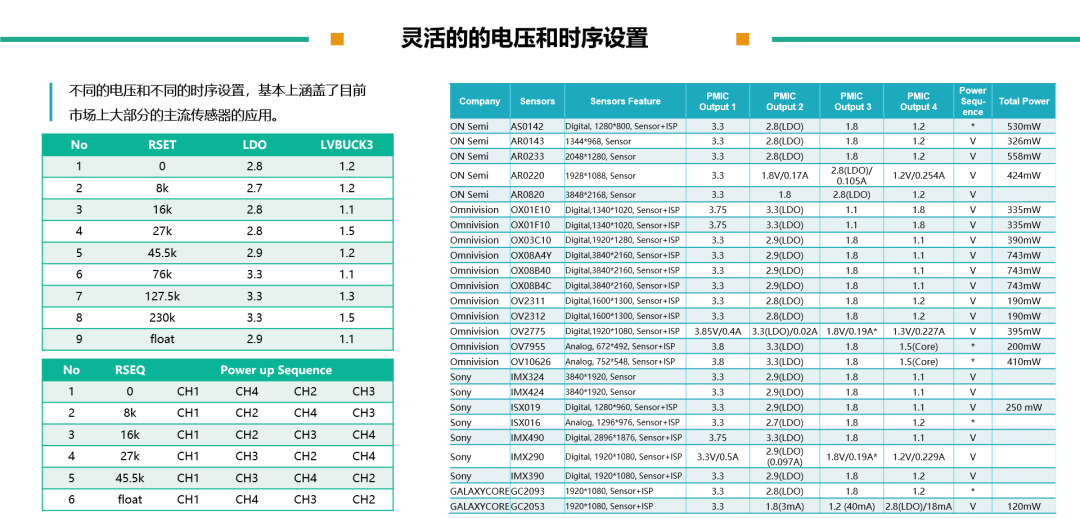

01-从电压的路数看，能够适配绝大部门市场主流传感器，我们重要是3路BUCK+1路LDO，其中一路是HV BUCK，两路是低压BUCK，LDO是低噪声高PSRR的LDO；



>> 两路低压BUCK 是频率交错工作，能够实现输入电压和输出电压最幼的纹波节造；



02-LDO 是低噪声/高PSRR的LDO，能够满足摄像头对于抑造噪点导致水波纹的需要；



03-产品的封装很幼为2.5x3.5mm，表围除了必要的功率器件，我们将反馈电阻、赔偿网络等都内部集成，所以满足了摄像头模组幼型化的需要。



>>Pmic的表围设计是一个极简化的设计，高度集成化，对于用户的设计来说，不论是表围器件的数量和PCB布板的设计都是极度大的援手。





最后，为了极致的提高效能，满足温度的需要，HV BUCK的输出选取了“随动”的设计，即HV BUCK的输出能够凭据LDO 的输出电压来定，在LDO输出电压上加上300mV或500mV，这样能够节造LDO功率管的压降，有效的降低功率损耗，提升效能，节造温升。

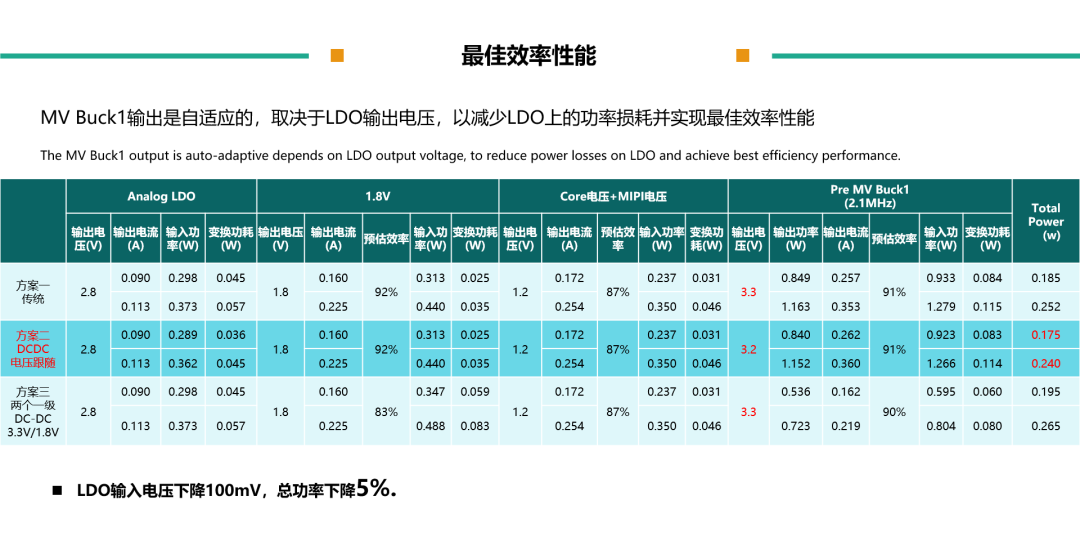

上表是分歧的规划具体的效能推算和了局对比，结论是：LDO的功率FET上压差每降低100mV, 总功耗能够降低5%，因而“随动”的电压设计能够降低200mV的压差,提升效能约10%.



未来，LETOU乐投科技将萦绕市场需要推出更多系统集成PMIC，等待与各位伟大的工程师共创！
