SCT63152AFICR 预颁布新品
15W 高集成度、高效能无线充电发射器电源治理芯片
SCT63152AFICR
  • 产品介绍
  • 技术资料
  • 参数对比

产品特点

个性:

  • VIN 输入电压领域:2.8V - 20V
  • PVIN 输入电压领域:1V - 18V
  • 最大传输功率:高达 15W
  • 集玉成桥功率级:功率 MOSFET 导通电阻为 9mΩ
  • 集成 5V-100mA LDO
  • PVIN 引脚集成 2 输入电容 ,以加强 EMI 抑造机能
  • 内置 3.3V-100mA LDO
  • 低功耗模式静态电流极低 ,IQ < 15µA
  • 集成高精度无损输入电流传感器:精度 ±2% ,用于异物检测与电流解调
  • 集成电压与电流解调职能
  • 集成 Q 因子检测职能
  • 兼容 3.3V 与 5V PWM 信号逻辑
  • 输入欠压锁定 ;
  • 过流 ;
  • 过温 ;
  • 封装大局:3mm * 3.5mm FC-QFN-19L 封装

描述:

SCT63152A 是一款高集成度电源治理芯片 ,可能使切合 WPC 规范的无线充电发射器系统实现高机能、高效能与高性价比 ,支持高达 15W 的功率传输 ,可搭配专用的无线利用节造器或基于通用 MCU 的发射器节造器工作。

该器件集成了 4-MOSFET 全桥功率级、栅极驱动器、5V LDO、3.3V LDO、通讯解调器、Q 因子检测和输入电流传感器 ,两整系统效能与易用性。

其专有的栅极驱动规划优化了 EMI 抑造机能 ,有助于节俭系统成本并简化设计。±2% 精度的专有无损电流检测电路可监测全桥输入电流 ,支持异物检测与电流解调。内置的 5V 和 3.3V 低压差线性稳压器可为发射器节造器及表部电路供电。低静态电流的低功耗模式有效降低了 Q 因子检测时的功率损耗。

SCT63152A 具备输入欠压锁定 ;ぁ⒐鞅 ;ぁ⒍搪繁 ;ぜ肮卤 ;ぶ澳。

该器件选取紧凑型 3mm × 3.5mm FC-QFN 封装。


利用:

  • 合用于移动设备、平板电脑及可穿戴设备的15W系统WPC合规无线充电器
  • 用于消费电子、工业设备及医疗设备的通用型无线功率发射器
  • 专有和谈的无线充电器与发射器

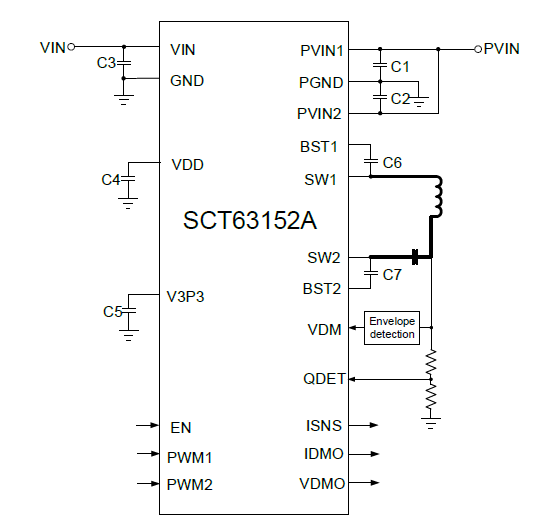

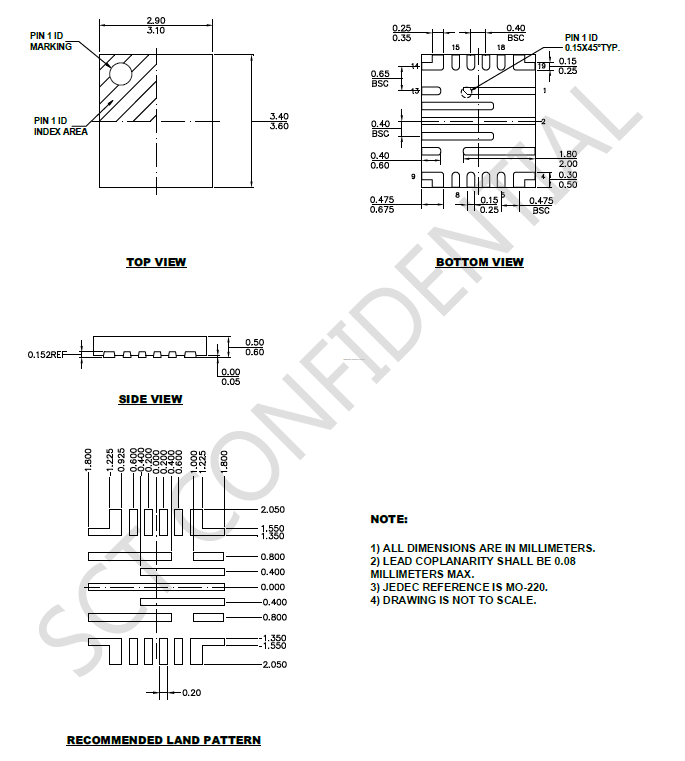

封装信息
