DC-DC 降压转换器
Step-down DCDC converter
下载datasheet
参与购物车
珍藏
- 产品介绍
- 技术资料
- 参数对比
产品特点
个性：
- 宽输入电压：4.5V-100V
- 1.2A持续输出电流
- 1.8A峰值电流限度
- 集成530mΩ高侧和220mΩ低侧功率MOSFET
- 使用VCC二极管时15uA静态电流
- 不使用VCC二极管时160uA静态电流
- 可选择PFM，USM或FPWM工作模式
- 室温下1.2V±1%反馈参考电压
- 4.3ms内部软启动功夫
- 300kHz固定开关频率
- COT节造模式
- 强造PWM模式支持隔离降压拓扑结构
- 可调节的输入欠压锁定阈值及延长
- 逐周期电流限度
- 过压 ；
- 过温 ；

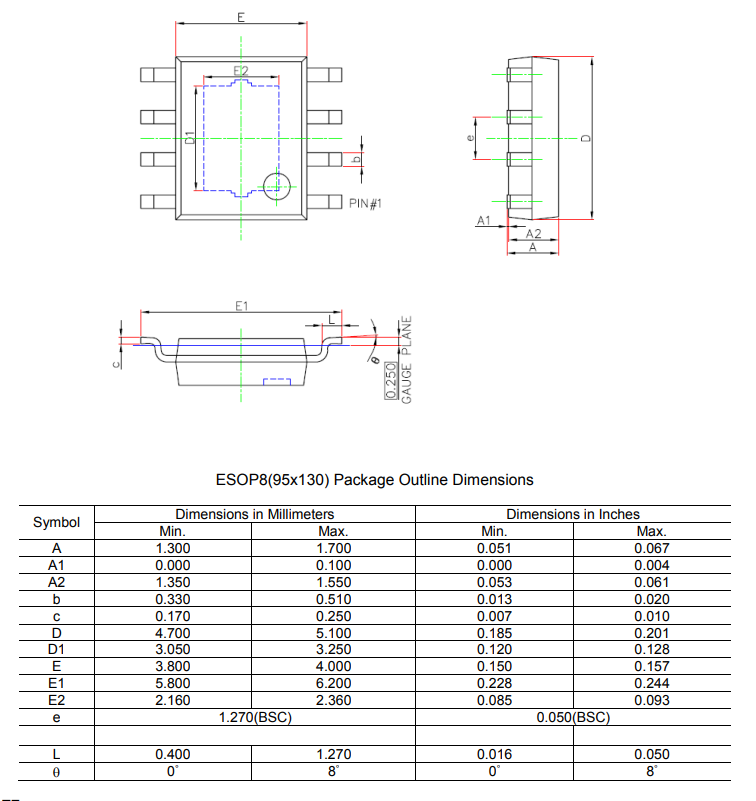

- ESOP-8封装
描述：
SCT2A23是1.2A降压DCDC转换器，拥有4.5V至100V的宽输入电压，集成了530m?高侧MOSFET和220m?低侧MOSFET。SCT2A23选取恒定导通功夫（COT）模式节造，拥有典型160uA低静态电流的PFM模式，有助于转换器在轻载或待机前提下实现高效能。
SCT2A23在轻载时可选择工作模式，选择脉冲频率调造（PFM）以在轻载时实现高效能，超声波模式（USM）以在低负载前提下将开关频率维持在可听频率区域以上，强造脉冲宽度调造（FPWM）以实现较幼的输出纹波并支持隔离降压拓扑。
SCT2A23提供逐周期电流限度 ；ぁ⒐卤 ；ぁ⑹涑龉贡 ；ず凸卤 ；。该器件选取ESOP-8封装。
SCT2A23在轻载时可选择工作模式，选择脉冲频率调造（PFM）以在轻载时实现高效能，超声波模式（USM）以在低负载前提下将开关频率维持在可听频率区域以上，强造脉冲宽度调造（FPWM）以实现较幼的输出纹波并支持隔离降压拓扑。
SCT2A23提供逐周期电流限度 ；ぁ⒐卤 ；ぁ⑹涑龉贡 ；ず凸卤 ；。该器件选取ESOP-8封装。
利用：
- GPS tracker
- 电动自行车、滑板车
- BMS
技术资料
| 标题 | 功夫 | 下载 |
|---|---|---|
| SCT2A23STER-靠得住性汇报011029 R0.0 | 2024-11-04 |
 登录下载
|
| SCT2A23 Datasheet Rev 1.1 | 2024-12-12 |
下载
|
