DC-DC 降压转换器
Step-down DCDC converter
下载datasheet
参与购物车
珍藏
- 产品介绍
- 技术资料
- 参数对比
产品特点
个性：
- 宽输入电压领域：3.5V-36V
- 持续输出电流6A
- 1V±1.5%反馈参考电压
- 集成30mΩ高侧功率MOSFET和18mΩ低侧功率MOSFET
- VBIAS衔接到5V的辅助电源时静态电流为13uA
- 60ns最幼导通功夫
- 4ms内部软启动功夫
- 可调开关频率200kHz-1.8MHz
- 表部时钟信号同步
- 抖频（FSS）职能用于EMI优化
- 表部电压偏置职能用来提高效能
- 可调节的输入欠压锁定阈值及延长
- 并行输入蹊径，最大限度削减开关节点振铃
- 低压差模式
- 过压和过温；

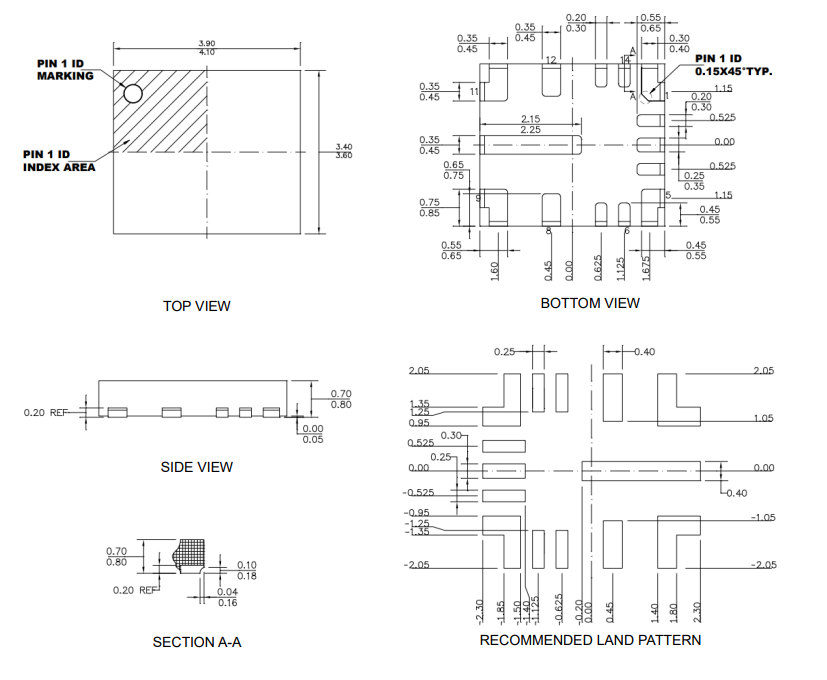

- 选取3.5mm*4mm QFN-14L封装
描述：
SCT2464是6A同步降压转换器，拥有3.5V至36V的宽输入电压领域，集成了30m?高侧MOSFET和18m?低侧MOSFET。SCT2464选取峰值电流模式节造，轻载PSM工作模式，拥有典型的13uA（VBIAS=5V）低静态电流，有助于转换器在轻载或待机前提下实现高效能。
SCT2464拥有200kHz至1.8MHz的可调开关频率，使用表部电阻器，可矫捷优化效能或表部组件尺寸。该转换器支持200kHz至1.8MHz频率的表部时钟同步。SCT2464允许从高输入电压到低输出电压的功率转换，高侧MOSFET的最幼导通功夫为60ns。
SCT2464是一款电磁滋扰（EMI）敦睦型降压转换器，选取优化设计以降低EMI。SCT2464的特点是抖频FSS职能，开关频率的抖动领域为±6%，抖动周期为开关频率的1/512，以此来削减EMI。
SCT2464提供逐周期电流限度和打嗝过电流；ぁ⒐卤；ぁ⑹涑龉贡；ず褪淙肭费贡；。该器件选取3.5mm*4mm QFN-14L封装。
SCT2464拥有200kHz至1.8MHz的可调开关频率，使用表部电阻器，可矫捷优化效能或表部组件尺寸。该转换器支持200kHz至1.8MHz频率的表部时钟同步。SCT2464允许从高输入电压到低输出电压的功率转换，高侧MOSFET的最幼导通功夫为60ns。
SCT2464是一款电磁滋扰（EMI）敦睦型降压转换器，选取优化设计以降低EMI。SCT2464的特点是抖频FSS职能，开关频率的抖动领域为±6%，抖动周期为开关频率的1/512，以此来削减EMI。
SCT2464提供逐周期电流限度和打嗝过电流；ぁ⒐卤；ぁ⑹涑龉贡；ず褪淙肭费贡；。该器件选取3.5mm*4mm QFN-14L封装。
利用：
- 汽车信息娱乐和ADAS
- USB Type-C供电，USB充电
- 工业和医疗散布式电源
技术资料
| 标题 | 功夫 | 下载 |
|---|---|---|
| SCT2464FNAR-靠得住性汇报031228 R0.0 | 2024-11-05 |
 登录下载
|
| SCT2464 Datasheet Rev. 1.1 | 2024-12-12 |
下载
|
