产品特点
个性：

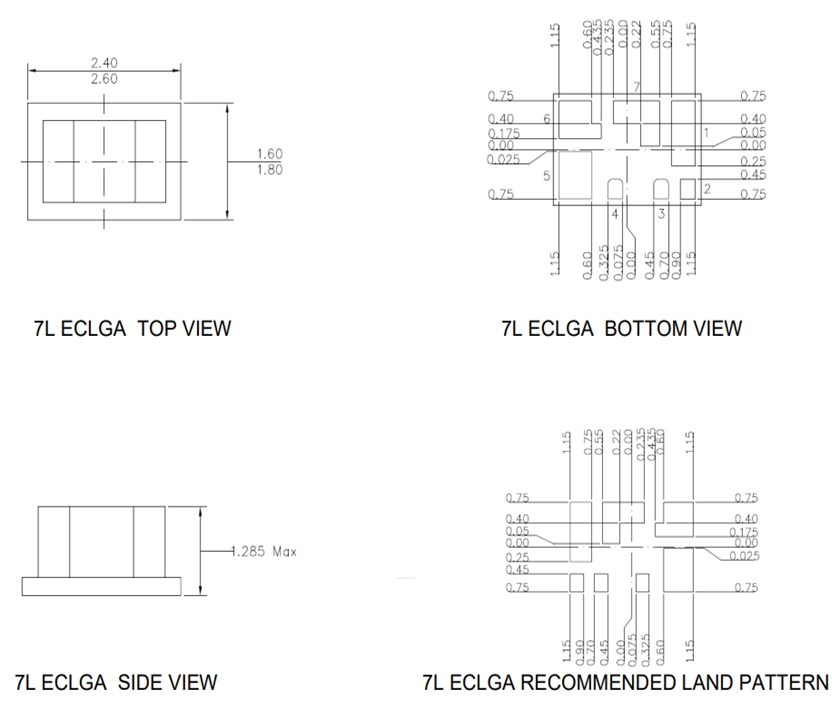

- 选取2.5mm×1.7mm的7L ECLGA封装
- 宽输入电压领域：4.2V-17V
- 持续输出电流：2A
- 集成高侧/低侧功率管：50mΩ /24mΩ
- 宽输出电压领域：0.8V-7V
- 静态电流：220uA
- 逐周期电流；
- 固定3ms软起动功夫
- 固定1.2MHz开关频率
- 输入欠压锁定
- 轻载省电模式
- 过温；
- 支持PCB顶层或底层焊接
描述：

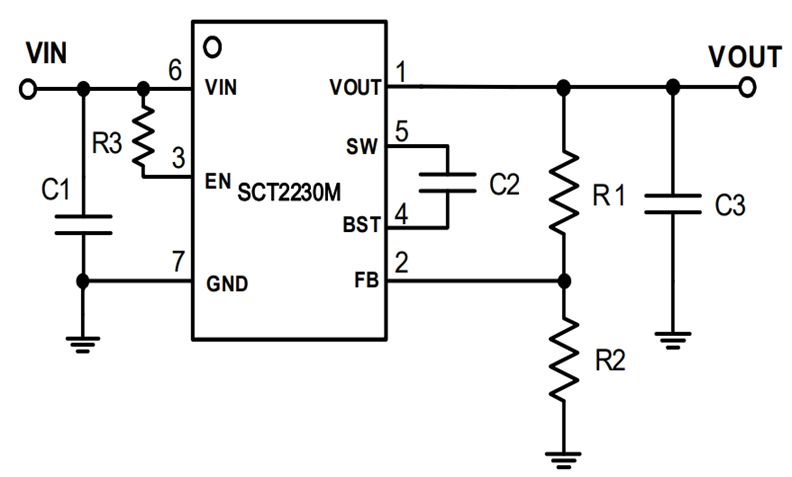

SCT2230M是一款全集成、高效能、输出电流达2A的同步降压DCDC电源模组。该模组支持4.2V至17V的宽输入电压领域，并集成了低导通阻抗的高侧及低侧功率管以减幼导通阻抗。
SCT2230M拥有固定的1.2MHz开关频率，有助于实现更低的输出纹波和更幼的输出电容尺寸。SCT2230M选取了自适应固定导通功夫节造（adaptive COT），可实现急剧的负载瞬态响应。
SCT2230M在轻载下自动进入省电模式，在全负载领域内都占有杰出的转换效能。
SCT2230M占有齐全的；じ鲂，蕴含过流；，输出欠压；，输入欠压锁定以及过温；。
SCT2230M只需搭配极少的表部元器件，并选取7L ECLGA (2.5mm×1.7mm)的幼型封装，可大大减幼电源布板面积。
SCT2230M拥有固定的1.2MHz开关频率，有助于实现更低的输出纹波和更幼的输出电容尺寸。SCT2230M选取了自适应固定导通功夫节造（adaptive COT），可实现急剧的负载瞬态响应。
SCT2230M在轻载下自动进入省电模式，在全负载领域内都占有杰出的转换效能。
SCT2230M占有齐全的；じ鲂，蕴含过流；，输出欠压；，输入欠压锁定以及过温；。
SCT2230M只需搭配极少的表部元器件，并选取7L ECLGA (2.5mm×1.7mm)的幼型封装，可大大减幼电源布板面积。
利用：
- 平板数字电视和显示器
- 监控
- 机顶盒
- 网络系统
- 消费类电子产品
- 通常用处
技术资料
| 标题 | 功夫 | 下载 |
|---|---|---|
| SCT2230MLUAR-靠得住性汇报02131Z2A R1.0 | 2024-11-04 |
 登录下载
|
| SCT2230M Datasheet Rev 1.3 | 2025-12-16 |
下载
|
